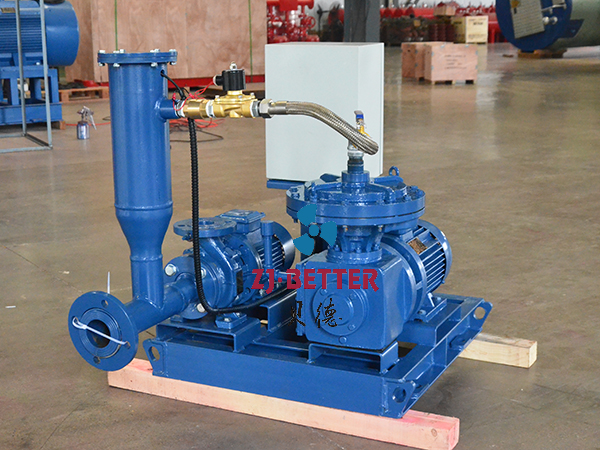

疊片同步自吸泵的核心部件有哪些？

一、自吸系統核心組件

1. 疊片壓縮機作為低壓氣源發生器，是自吸系統的核心動力部件，可快速抽排管路及泵腔內的空氣，使管路形成真空環境。其內部除軸承外無機械接觸，具備無油無水、能耗低、噪音小的特點，能省去油水分離器等輔助裝置，直接實現高效抽真空。
2. 真空電磁閥安裝在疊片壓縮機前端，一端連接壓縮機，另一端對接流體檢測室排氣孔。主要作用是在疊片壓縮機停機后封閉排氣管路，防止空氣回流，保證管路真空度，同時避免流體從自吸裝置溢出。
3. 音叉物位傳感器安裝于流體檢測室上方，用于實時檢測流體液位上升情況。當傳感器敏感點接觸到流體時，會立即輸出信號，指令疊片壓縮機停機、真空電磁閥關閉，并觸發驅動電機啟動，是實現 “同步自吸” 的關鍵傳感部件。
4. 浮球閥置于流體檢測室內的機械式封閉閥，通過連桿固定在檢測室上下端。當液位上升時，浮球閥會自動上升封閉排氣管路，防止流體從排氣孔溢出，同時配合真空電磁閥保障管路密封性。
5. 流體檢測室作為自吸系統的 “中樞檢測區”，集成了音叉物位傳感器、浮球閥等部件，用于匯聚被吸入的流體，并為傳感器提供檢測環境，同時通過排氣孔與疊片壓縮機、真空電磁閥聯動。

二、泵體動力核心組件

1. 泵主體包含泵腔、流道、葉輪等基礎結構，是流體輸送的核心載體。其流道經過 CFD 仿真優化，氣液分離室容積通常設計為泵腔體積的 3.2 倍，配合疊片自吸系統實現氣液快速分離，避免汽蝕損傷。
2. 驅動電機為泵主體提供動力，與自吸系統聯動 —— 當音叉物位傳感器檢測到流體后，電機同步啟動，帶動葉輪旋轉實現流體輸送。電機功率需匹配泵的流量、揚程需求，通常采用變頻電機以適配不同工況。
3. 全自動電控柜作為整機的 “控制中樞”，通過電纜線連接疊片壓縮機、真空電磁閥、音叉物位傳感器等部件，實現就地或遠程控制。只需接入 380V 電纜，即可預設各部件的動作邏輯和順序，完成自吸、輸送、停機的全自動化流程。

三、輔助核心部件

1. 公用底座整合疊片壓縮機、泵主體、驅動電機等所有部件，保證整機結構緊湊，減少安裝時的同軸度誤差，同時降低運行時的振動干擾。
2. 防護罩覆蓋在流體檢測室上方的方形防護箱體，保護疊片壓縮機、真空電磁閥、音叉物位傳感器等精密部件免受外界粉塵、碰撞的影響，同時降低設備運行噪音。
